Avvolgicavo per zone Ex tipo 573
Zona 1 e 2

Questo avvolgicavo è idoneo all’utlizzo in ambienti soggetti a rischio di esplosione classificate come zona 1 e 2.

Il corpo dell’avvolgicavo è realizzato in elastomero, un materiale resistente all’olio e ai grassi, che garantisce un’elevata capacità di carico meccanico e si contraddistingue per l’affidabilità e la lunga durata che conferisce a questo avvolgicavo.

L’avvolgicavo ha un design compatto e robusto, una struttura stabile con tubolari in acciaio e cuscinetti a sfera. La manovella è girevole.

L’avvolgicavo Ex Tipo 573 è stato progettato per l’utilizzo in ambienti industriali e soddisfa i requisiti della categoria di prodotti 2 (per uso in zone pericolose, ad es. nell’uso di miscele esplosive di gas, nebbie, vapori nell’aria).

La classe di protezione applicata è «Custodia a prova di fiamma (d)» e «Sicurezza elevata (e)», il gruppo di gas è IIC, la classe di temperatura è T6.

La conformità ai requisiti essenziali di salute e sicurezza è stata garantita rispettando EN 60079-0: 2012 / A11: 2013 (Requisiti generali), EN 60079-1: 2014 (Protezione delle apparecchiature mediante custodia a prova di esplosione «d»), EN 60079-7: 2015 (Protezione del dispositivo mediante sicurezza aumentata «e»), EN 60079-14: 2014 (Progettazione, selezione e installazione di impianti elettrici) e EN 60529: 2016 (Protezione mediante custodia).»

Applicazione:
L’avvolgicavo Ex tipo 573 con la sua robustezza è adatto per un uso versatile nella manutenzione di apparecchiature elettriche in atmosfere potenzialmente esplosive.

Campi d‘impiego:
– industria chimica
– impianto di imbottigliamento di distillati ad alta gradazione
– sistemi di impianti di depurazione acque

Caratteristiche e proprietà del prodotto:
Le caratteristiche base ed i vantaggi dell’avvolgicavo Ex tipo 573:
– involucro robusto in elastomero
– collegamento tramite i morsetti Ex e sulla presa
– Invece di un asse viene utilizzato un cuscinetto rotativo

Vantaggi:
– Conducibilità molto bassa (<106)
– Cuscinetto a sfera all‘interno
– Corpo bobina resistente

Dati tecnici:
Marcatura: EX II 2G / CE1258
Protezione contro esplosioni:Ex db ed IIC T6 Gb
Attestato CE per l‘omologazione del tipo: SEV 18 ATEX 0130
Tensione di misurazione:* fino a 750 V, 50/60 Hz
Corrente di misurazione:* max. 32 A
Campo di temperatura: –20° C fino a +40° C
Grado di protezione: IP66
Classe di protezione: II
Carico max.:
– Cavo 3×2.5 mm2: sciolto 3‘600 W / 230 V
– Cavo 5×2.5 mm2: sciolto 11‘000 W / 400 V
– Cavo 5×6 mm2: sciolto 22‘000 W / 400 V
Peso a vuoto: ca. 9 kg
Tipo di cavo: H07RN-F giallo
Presa: CEAG; STAHL; APPLETON

* I valori di misurazione sono da considerarsi valori massimi, i valori elettrici effettivi vengono determinati dalle apparecchiature elettriche installate, ved. dati sulla targhetta identificativa.

Documenti

Materiale ATEX.pdf

Caricamento tabella

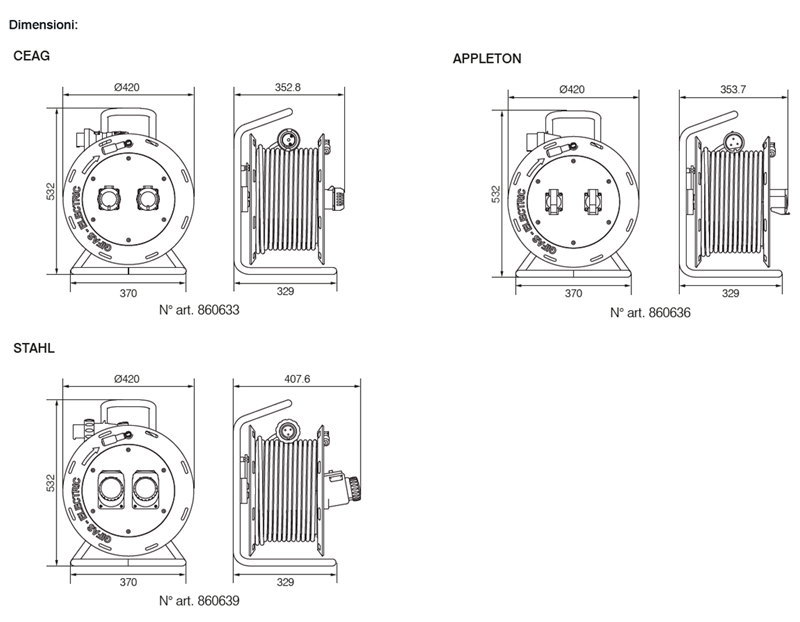

Disegni tecnici
