Proiettore a LED antideflagrante
Zona 1,21 e 2,22

Dati tecnici:
Tensioni disponibili: 100÷277Vac
24÷48Vac/dc
10÷30Vdc
Frequenza: 50/60Hz
Potenza: 30W / 45W / 60W LED
Ottiche: 15° / 80° / 120° / 180° / 200°
Corrente pilotaggio LED: 600mA
PF: >0.98
Temperatura di colore LED: Bianco caldo 2800÷3300K, Bianco naturale 4700÷5400K, Bianco freddo 5400÷6400K
Perdita luminosità: <10 %
Corpo Lega di alluminio
Colore corpo Arancione / Grigio
Dimensioni: 220x200mm
Peso: 3,3kg
Filettatura palo: M25 o NPT3/4
Temperatura di utilizzo: da -40°C a +55°C
Temperatura superficiale massima: 59°C
Classificazione temperatura: T5/T6
Grado di protezione: IP66
Classe d‘isolamento: I

Schema flusso luminoso 30W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 2402lm
Bianco naturale 4.700÷5.400°K 70 3003lm
Bianco freddo 5.400÷6.400°K 70 3003lm

Schema flusso luminoso 45W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 3485lm
Bianco naturale 4.700÷5.400°K 70 4356lm
Bianco freddo 5.400÷6.400°K 70 4356lm

Schema flusso luminoso 60W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 4541lm
Bianco naturale 4.700÷5.400°K 70 5676lm
Bianco freddo 5.400÷6.400°K 70 5676lm

Executive standard:
IEC 60079-0:2007
IEC 60079-1:2007
IEC 61241-0:2004
IEC 61241-1:2004
EN 60079-0:2009
EN 60079-1:2007

Zone ATEX:
ATEX Zone 1 & 21 and 2 & 22
Class I Divison 1&2 Groups A,B,C,D
Class II Divison 1 Groups E,F,G
Class II Divison 2 Groups F,G
Class III Divison 1
Class III Divison 2

Certificazioni:
Ex d IIC T6 or T5 or T4 Gb
Ex tb IIIC T80°C or T95°C or T130°C Dc IP66
ATEX Compliant
IECEx Compliant
ABS Compliant
CE Compliant
RoHS Compliant

Documenti

Materiale ATEX.pdf

Caricamento tabella

Disegni tecnici

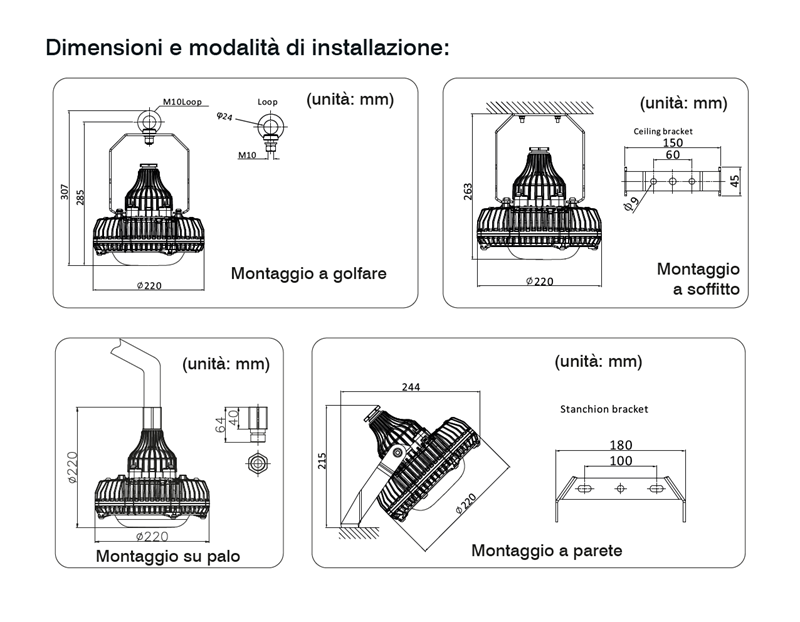

preview imageCurve Fotometriche preview imageDimensioni
