Proiettore a LED antideflagrante
Zona 2,22

Dati tecnici:
Tensioni disponibili: 100÷277Vac
Frequenza: 50/60Hz
Potenza LED: 80W / 100W / 120W / 150W
Ottiche: 80° / 120°
Corrente pilotaggio LED: 600mA
PF: >0.98
Temperatura di colore LED: Bianco caldo 2700÷3300° K
Bianco naturale 3700÷4300° K
Bianco freddo 5400÷6400° K
Perdita luminosità: <10 %
Corpo Lega di alluminio
Colore corpo Arancione
Dimensioni: 336x336mm
Peso: 10,3kg
Temperatura di utilizzo: da -40°C a +65°C
Temperatura superficiale massima: 59°C
Classificazione temperatura: T5/T6
Grado di protezione: IP66
Classe d‘isolamento: I

Executive standard:
IEC 60079-0:2007
IEC 60079-15:2010
IEC 60079-31:2008
EN 60079-0:2011
EN 60079-15:2010
EN 60079-31:2009
EN 60598-1:2008+A11:2009
EN 55015:2013
IEC 62321:2008

Certificazioni:
Ex nR IIC T5 or T6 Gc
Ex tc lllC T95° or T85° Dc IP 66
ATEX Compliant
ABS Compliant
CE Compliant
RoHS Compliant
IP 66 Rated

Zone ATEX:
ATEX Zone 2 & 22
Class I Divison 2 Groups A,B,C,D
Class II Divison 2 Groups F,G
Class III Divison 2

Schema flusso luminoso 80W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 9.200lm
Bianco naturale 3.700÷4.300°K 70 11.200lm
Bianco freddo 5.400÷6.400°K 70 11.200lm

Schema flusso luminoso 100W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 11.500lm
Bianco naturale 3.700÷4.300°K 70 14.000lm
Bianco freddo 5.400÷6.400°K 70 14.000lm

Schema flusso luminoso 120W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 13.800lm
Bianco naturale 3.700÷4.300°K 70 16.800lm
Bianco freddo 5.400÷6.400°K 70 16.800lm

Schema flusso luminoso 150W:

Colore LED Temperatura di colore CRI Flusso luminoso
Bianco caldo 2.800÷3.300°K 82 17.250lm
Bianco naturale 3.700÷4.300°K 70 21.000lm
Bianco freddo 5.400÷6.400°K 70 21.000lm

Documenti

Materiale ATEX.pdf

Caricamento tabella

Disegni tecnici

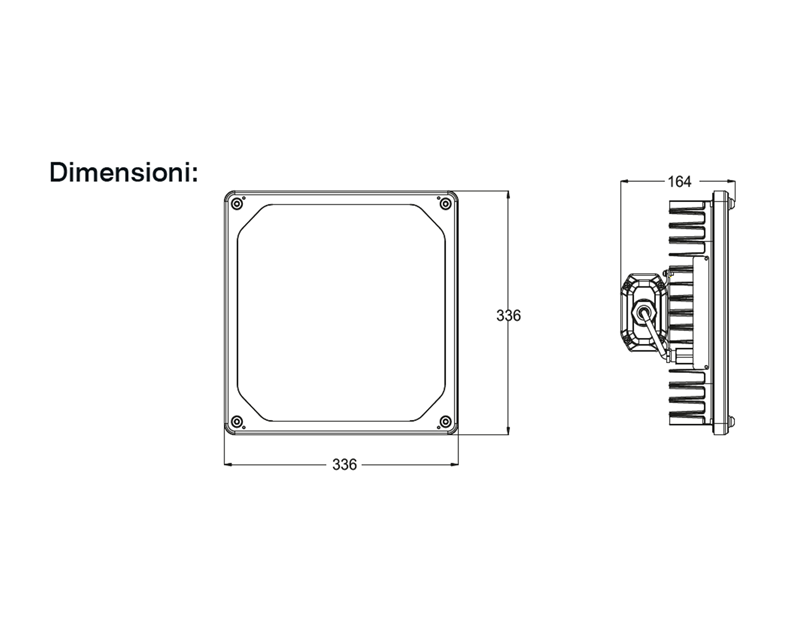

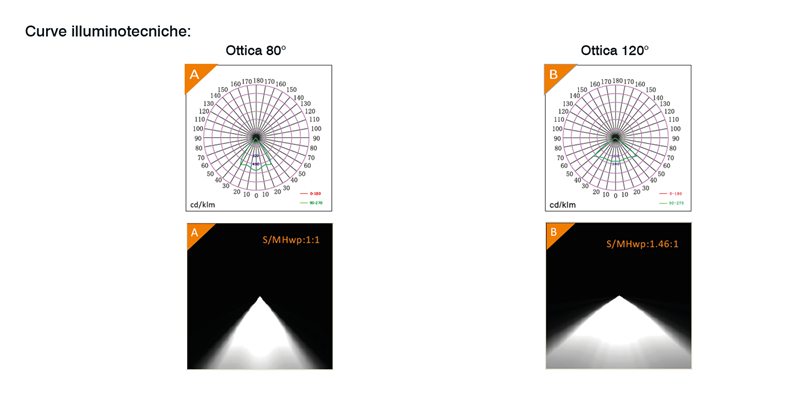

preview imageDimensioni preview imageCurve Fotometriche
