Proiettore a LED antideflagrante
Zona 1,21 e 2,22

I riflettori di tipo FlutLED-Ex forniti da GIFAS sono destinati ad essere utilizzati in atmosfera potenzialmente esplosiva secondo la direttiva 94/9 /CE con categoria 2G (zona 1 e 2) per gas e 2D (Zone 21 e 22) per le polveri.
Alcuni ambiti di applicazione sono: raffinerie, piattaforme di perforazione, Produzione di energia, industria chimica, ma anche lotta antincendio, protezione civile, tunnel e porte di sicurezza.
Questa serie di apparecchi è progettata in modo che l’eventale formazione di scintille all’interno della custodia non possa passare nell’ambiente esterno ed innescare l’esplosione.
La custodia e tutte le altre parti sono rinforzate e fatte in modo che la tenuta avvenga in tute le condizioni di temperatura previste dalla norma.

Caratteristiche del prodotto
Elevata efficenza luminosa con corpo illuminnte a 90 LED.
Schermo satinato per ridurre l‘abbagliamento nelle situazioni in cui l‘utente può avere un contatto visivo diretto con la sorgente luminosa.
Vetro temperato resistente agli urti e alle vibrazioni.
Corpo faro in lega di alluminio ad alta resistenza.
Distribuzione omogenea della luce per tutte le situazioni di utilizzo.

Dati tecnici
Tensione: 180÷277 Vac
Potenza: 120W / 150W
Frequenza: 50/60 Hz
Corpo illuminante: 90 LED
Ottica: 60° - 120°
Efficienza luminosa: 96 lm/W
Flusso luminoso: 11.520lm / 14.400lm
Temperatura di colore: 5000°K
Indice di resa cromatica: 82 / 70
Lifetime: > 50.000 h
Dimensioni: 426x187mm (LxH), Ø 410mm
Peso: 13,5 kg
Temperatura di impiego: da -40°C a +55°C
Protezione ai GAS: Ex II 2G - Ex d e IIB T5 Gb,  Ex II 2G - Ex d e IIB T6 Gb
Protezione alle polveri: Ex II 2D - Ex t IIIC T95°C Db- Ex II 2D - Ex t IIIC T80°C Db
Grado di protezione: IP66
Numero di certificato : LCIE 13 ATEX 3023 X*

* Condizioni speciali per un uso sicuro e informazioni sull‘uso dei dispositivi:
Le parti di chiusura utilizzate devono resistere alla deformazione ad una pressione di 450 MPa

Documenti

Materiale ATEX.pdf

Caricamento tabella

Disegni tecnici

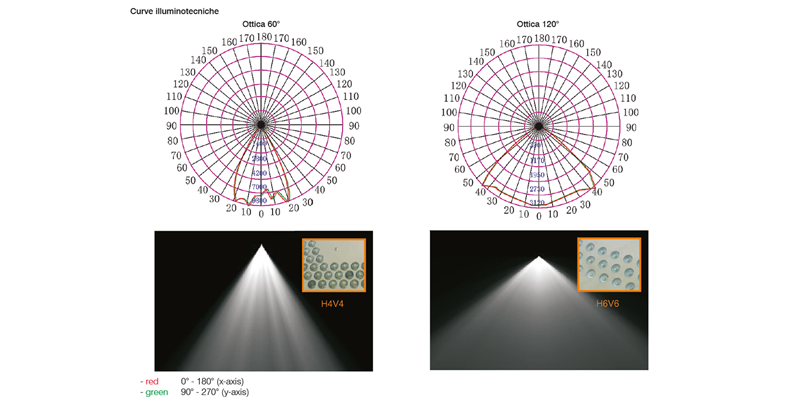

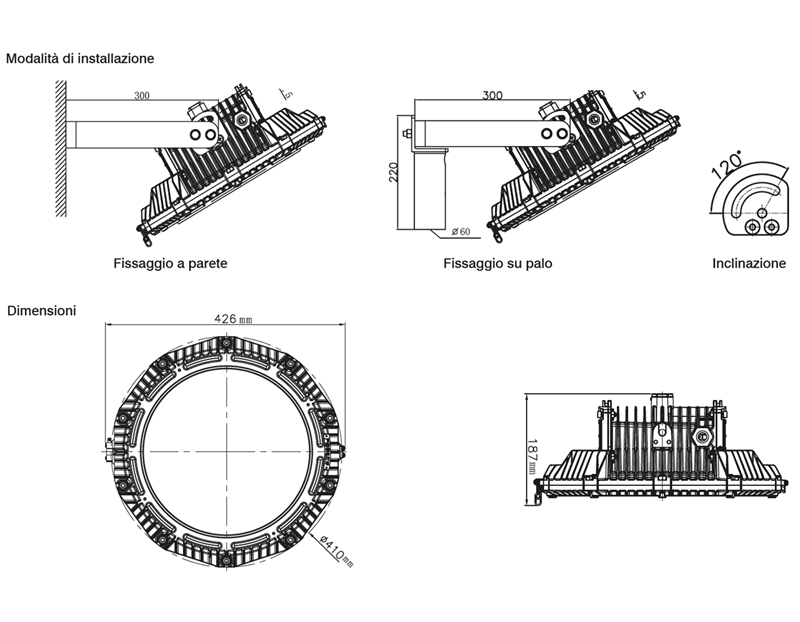

preview imageCurve Fotometriche preview imageDimensioni
