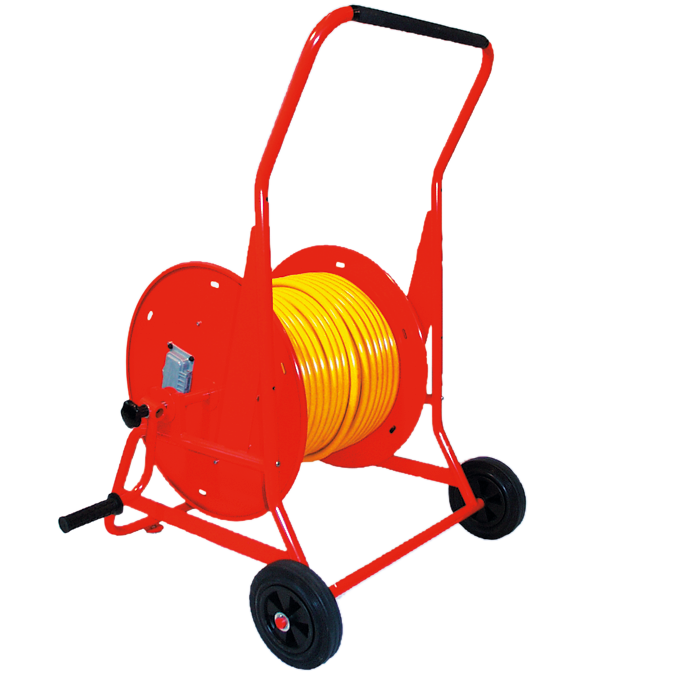

Avvolgicavo in acciaio serie 505

Home|
  • Informazione sul prodotto
  • Articoli
  • Disegni tecnici
  • Esempi di applicazione

Caratteristiche:

  • Struttura portante in acciaio piegato ed elettrosaldato a linea continua con trattamento anticorrosione, processo di fosfatazione e verniciatura con speciali polveri epoxi‑poliestere per impiego in esterno
  • Carrello di trasporto integrato con la struttura e dotato di ruote in gomma
  • Tamburo avvolgicavo in lamiera di acciaio (lavorato e trattato con procedimento di sigillatura e finitura superficiale come sopra descritto)
  • Raggio di avvolgimento minimo pari a 168 mm
  • Assale in acciaio ad alto tenore di carbonio e bronzina di supporto
  • Doppie maniglie ripiegabili per un agevole azionamento del tamburo, fissate assialmente al tamburo stesso
  • Ancoraggio del cavo con dispositivo antistrappo
  • La struttura carrellata può essere equipaggiata con un quadro di distribuzione
  • Colore rosso RAL 3020
  • Protezione con disgiuntore termico o interruttore magnetotermico
  • Spine e prese CEE IP67, salvo diverse indicazioni

Dati Tecnici::

  • Dimensioni: 770x785xH1115mm
  • Grado di protezione: IP54 (Norme IEC 529 e CEI 70‑1)
  • Conforme alle Norme IEC 1316 – EN 61316

Documenti

Avvolgicavi

Caricamento tabella

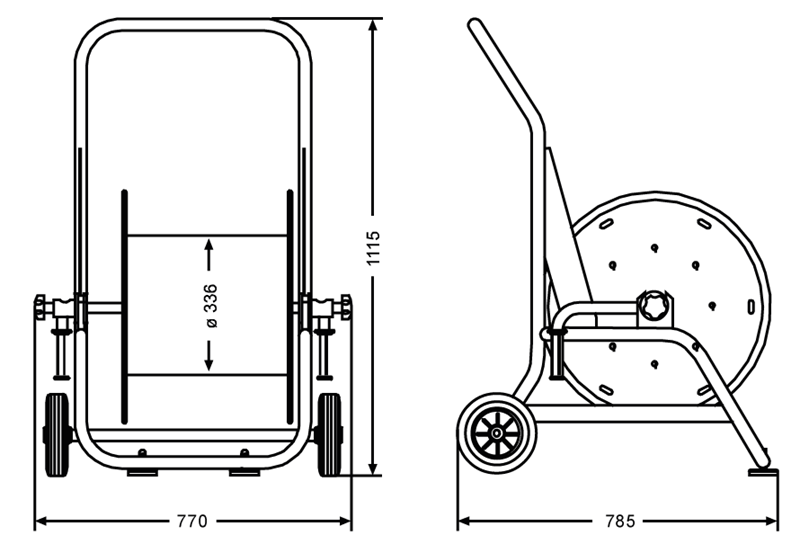

Disegni tecnici
