Avvolgicavo in acciaio serie 504

Home|
  • Informazione sul prodotto
  • Articoli
  • Disegni tecnici
  • Esempi di applicazione

Caratteristiche:

  • Struttura portante in acciaio piegato ed elettrosaldato a linea continua con trattamento anticorrosione, processo di fosfatazione e verniciatura con speciali polveri epoxi‑poliestere per impiego in esterno
  • Maniglia per il trasporto in corpo unico con la struttura portante
  • Tamburo avvolgicavo in lamiera di acciaio (lavorato e trattato con procedimento di sigillatura e finitura superficiale come sopra descritto)
  • Raggio di avvolgimento minimo pari a 120mm
  • Assale in acciaio ad alto tenore di carbonio e bronzina di supporto
  • Manopola girevole e ripiegabile per un agevole azionamento del tamburo
  • Dispositivo di frenatura tamburo, ancoraggio del cavo con dispositivo antistrappo
  • Ogni modello è disponibile anche in versione con carrello per agevolarne il trasporto
  • Colore rosso RAL 3020
  • Omologato con Marchio di Qualità OVE (Österreichischer Verband für Elektrotechnik)
  • Protezione con disgiuntore termico o interruttore magnetotermico
  • Spine e prese CEE IP67, salvo diverse indicazioni

Dati Tecnici::

  • Dimensioni: 440x360xH582mm (504 standard), 520x635xH1125mm (504 carrellato)
  • Grado di protezione: IP54 (Norme IEC 529 e CEI 70‑1)
  • Conforme alle Norme IEC 1316 – EN 61316

Documenti

Avvolgicavi

Caricamento tabella

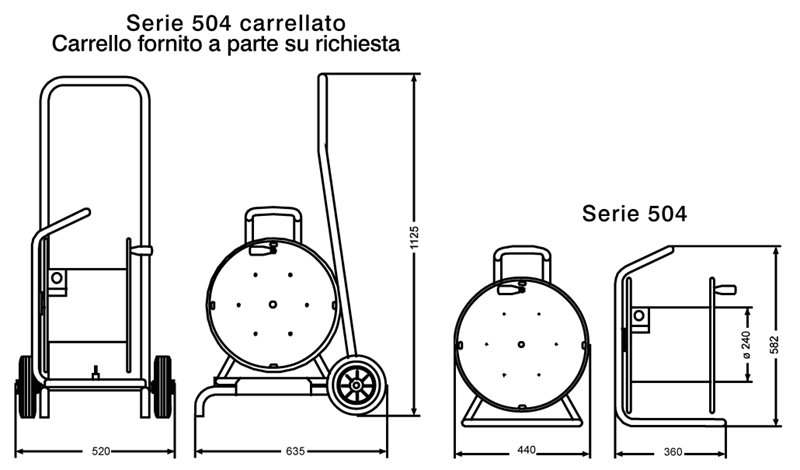

Disegni tecnici

preview image

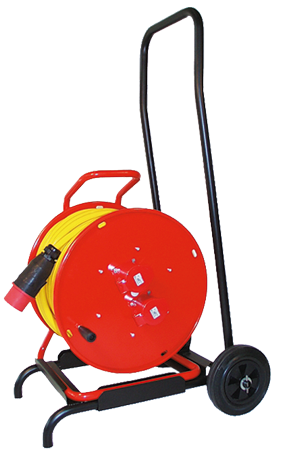

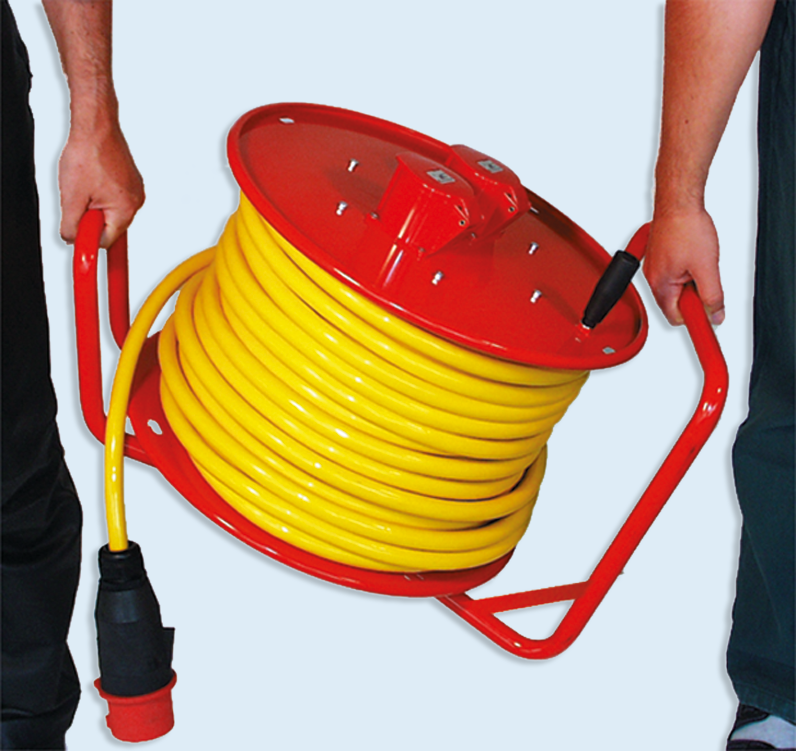

Esempi di applicazione

preview image preview image
