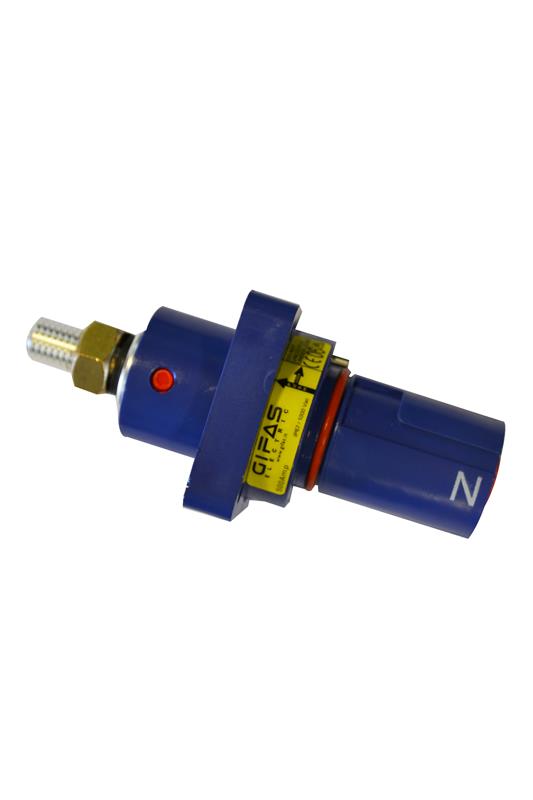

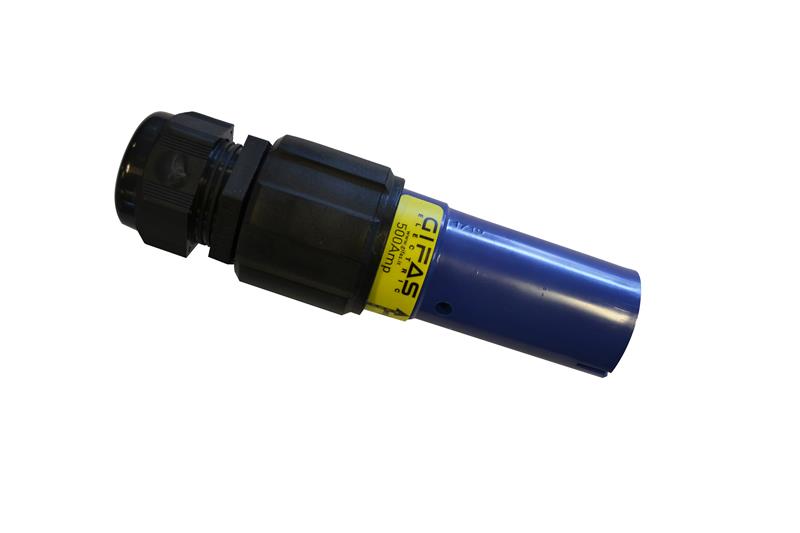

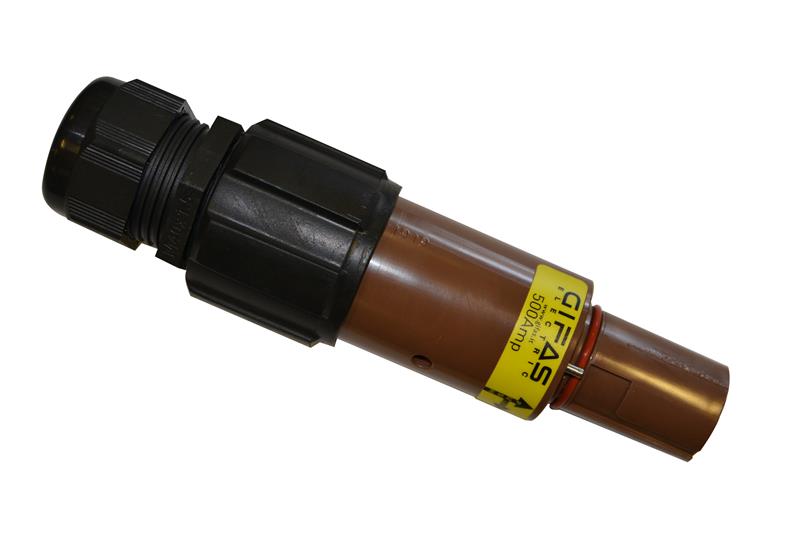

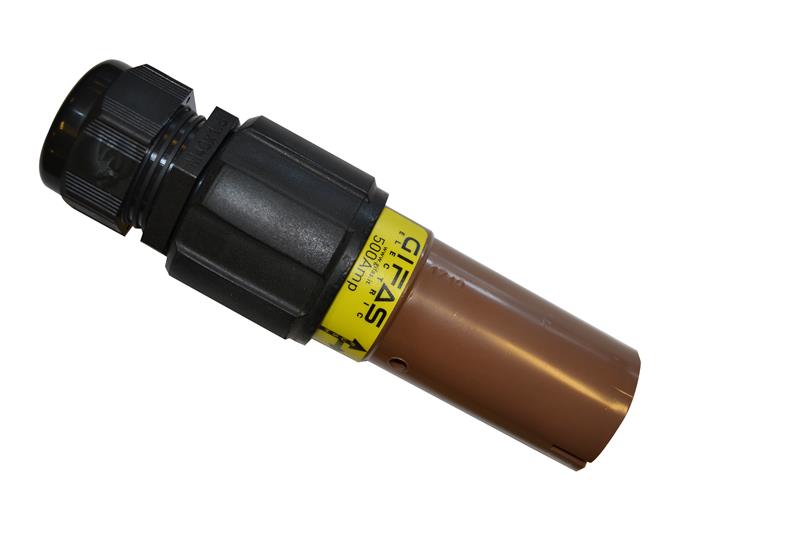

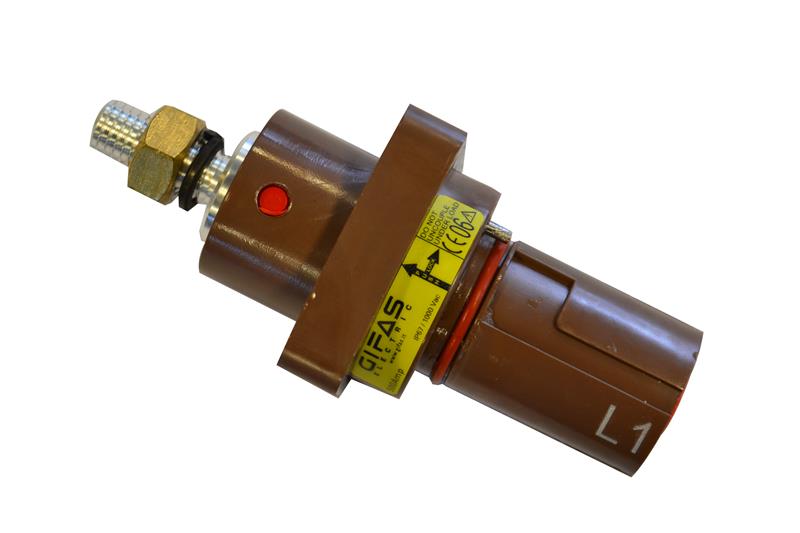

Connettori unipolari

Materiale di rivestimento in termoplastica resistente alle alte temperature
Placcatura del contatto in argento.
Sistema di ritenzione a spina, per un montaggio e smontaggio rapido e senza estrattori specifici.
Impugnatura ergonimica robusta, dotata di grip e sponde per un appoggio migliore durante le fasi di innesto e disinnesto.
Grado di protezione IP67 conformi alle norme EN 60529.
Terminali per cavi da 240mm² (a richiesta morsetti da 25 a 300mm²).
Sistema con chiavi di polarizzazione per evitare errori di connessioni.
Contatti in argento placcato.
Elevato grado di assorbimento degl’urti.
Identificazioni delle fasi e indicazioni di sicurezza incisi non rimovibili.
Colore codifica EN (Europa).
Sistema di innesto a baionetta con chiavetta di sblocco.
Versione Standard 500A, versione 800A disponibile su richiesta.

Dati Tecnici:

  • Tensione: 1000Vac - 1500Vdc
  • Corrente di lavoro: 500-800A
  • Temperatura di lavoro: -30°C/+125°C
  • IP a connettore accoppiato: IP67
  • Comportamento alla fiamma: UL94 V0
  • Protezione elettrica: IP2X
  • Tensione di lavoro massima verso terra: 2.000 Vca / 3.000Vcc
  • Resistenza contatto: >5M ohm @ 500 Vcc
  • N° cicli d’accoppiamento: >500
  • Corrente di corto circuito max: 35.500 A

Ambiti di applicazione:

• Impianti di alimentazione
• Distribuzione di potenza
• Concerti ed eventi sportivi all’aperto
• Trasmissione televisiva all’aperto
• Teatri
• Generatori mobili
• Veicoli industriali
• Installazioni ferroviarie
• Installazioni militari
• Banchi di carico
• Sistemi di alimentazione
• Società di fornitura di energia
• Ambienti industriali pesanti
• Alimentazione cantieri

Documenti

Power GIFAS

Caricamento tabella

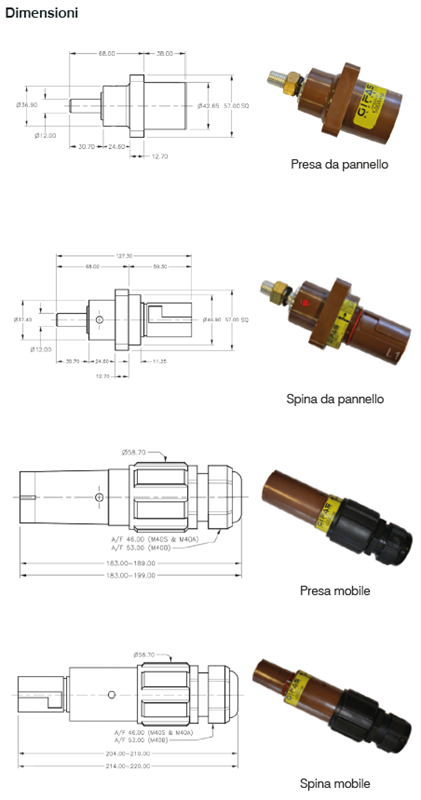

Disegni tecnici
