Pozzetto di distribuzione serie CAMPETTO non pavimentabile

Home|
  • Informazione sul prodotto
  • Articoli
  • Disegni tecnici
  • Esempi di applicazione

Dati tecnici

Classe di carico massima:   Fino a C250 (25t)
Profondità di montaggio:   min. 434mm
Materiale Coperchio:   Acciaio inox AISI 304
Dimensioni Coperchio:   652x455mm
Apertura coperchio:   Molle a GAS
Tipo di utilizzo:   Chiuso
Cassa di fondazione:   Acciaio inox AISI 304
Quadro di distribuzione:   La dotazione comprende la struttura in acciaio inox ad alta resistenza, spessore minimo 3 mm, completa di copertura in ghisa sferoidale (pavimentabile su richiesta) da posizionare all’interno di una cassaforma in calcestruzzo (non fornita) e inoltre, il quadro di distribuzione montato e collegato alla scatola di  derivazione, pronta per il cablaggio a cura dell’installatore.
Opere edili:   L’installazione della cassaforma di contenimento è a cura del cliente.
La copertura del pozzetto non è a tenuta stagna, per cui in fase di realizzazione delle opere murarie è necessario prevedere un sistema di drenaggio dell’acqua.
I lavori di scavo e di installazione devono essere conformi alle norme vigenti ed alle specifiche GIFAS.
La scatola di derivazione deve essere fissata sulla cassaforma di calcestruzzo e cablata a cura dell’installatore.

Informazioni tecniche:

Struttura in acciaio inox AISI 304 ad alta resistenza, realizzato in varie dimensioni, molle a gas per facilitare l’apertura, copertura in acciaio antiscivolo
Quadro di distribuzione a richiesta del cliente.

  • Copertura e telaio in acciaio inox ad alta resistenza
  • Chiusino in acciaio con scanalature antiscivolo
  • Adatto per fornitura di energia elettrica, acqua e aria compressa.
  • Utilizzo a pozzetto chiuso con apertura per l’uscita dei cavi
  • Apertura e chiusura rapide con un sistema di molle a gas
  • Carrabile e calpestabile anche durante l’uso
  • Quadro di distribuzione GIFAS in gomma butilica dura
  • Dotazione personalizzata secondole indicazioni, le caratteristiche tecniche e le prescrizione fornite del cliente

Caricamento tabella

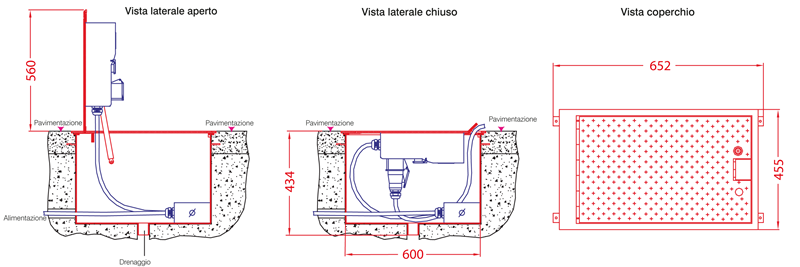

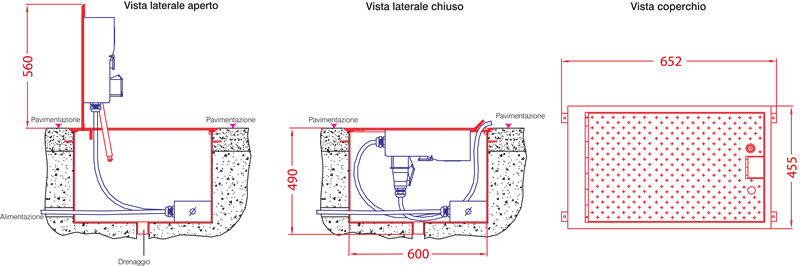

Disegni tecnici

preview image

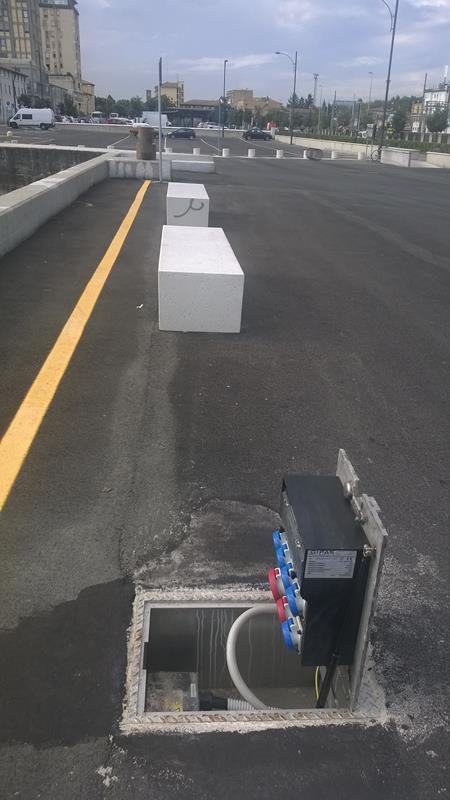

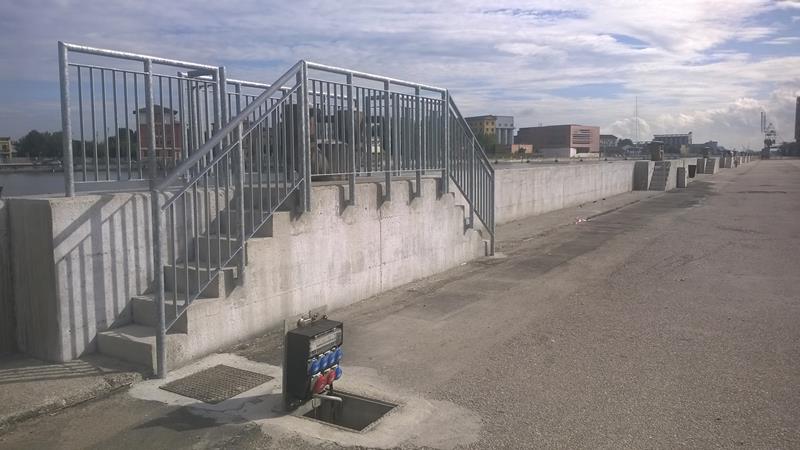

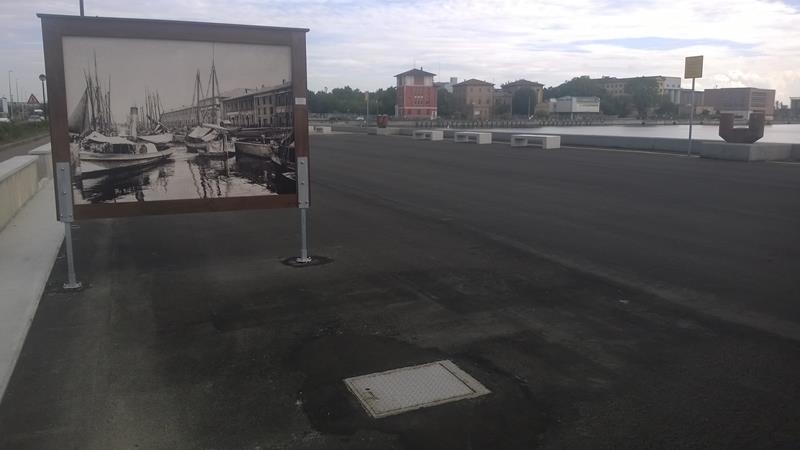

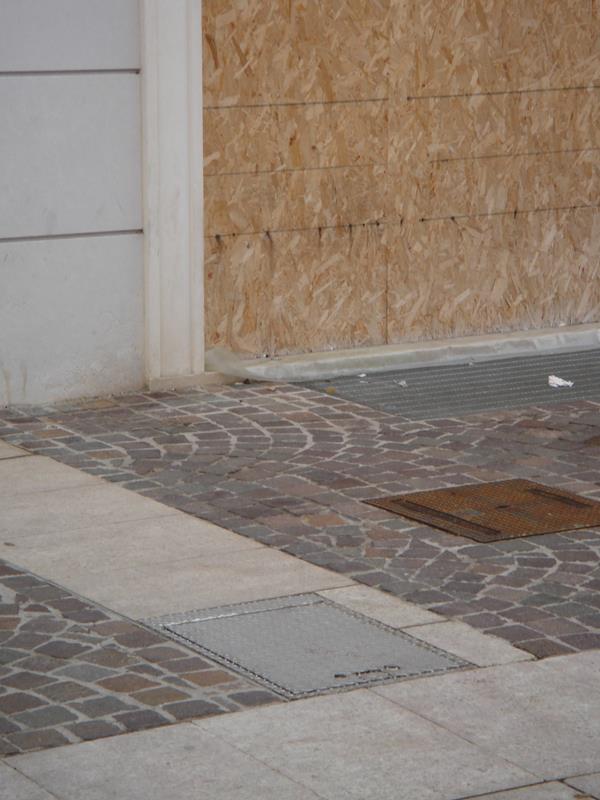

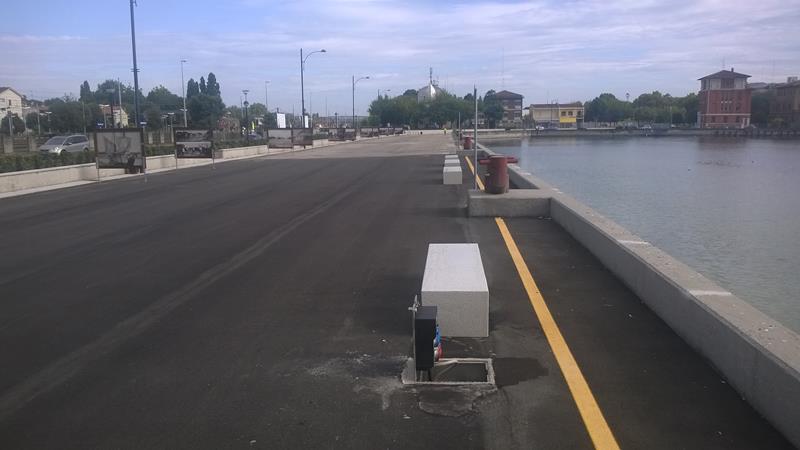

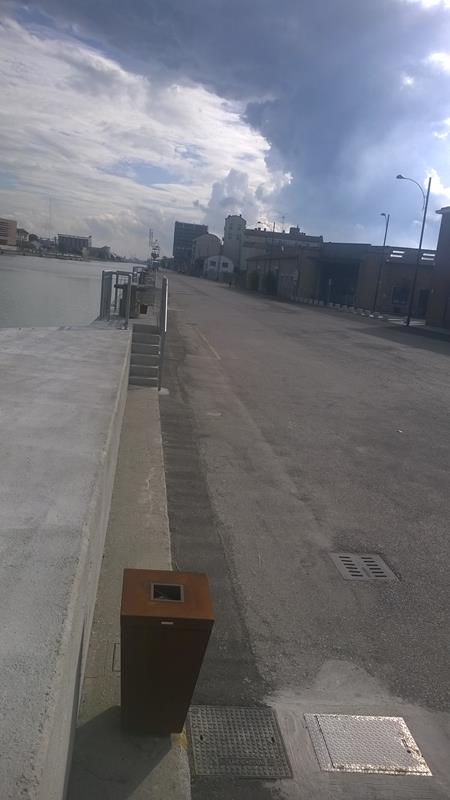

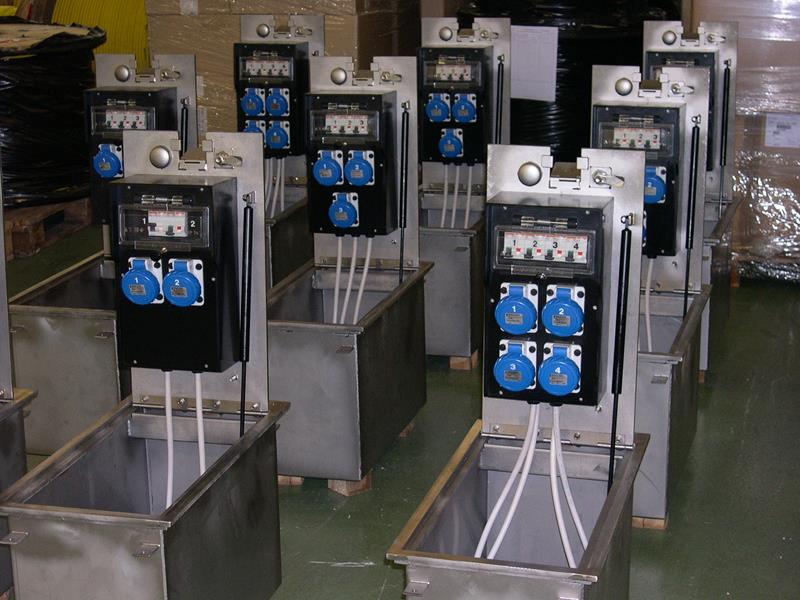

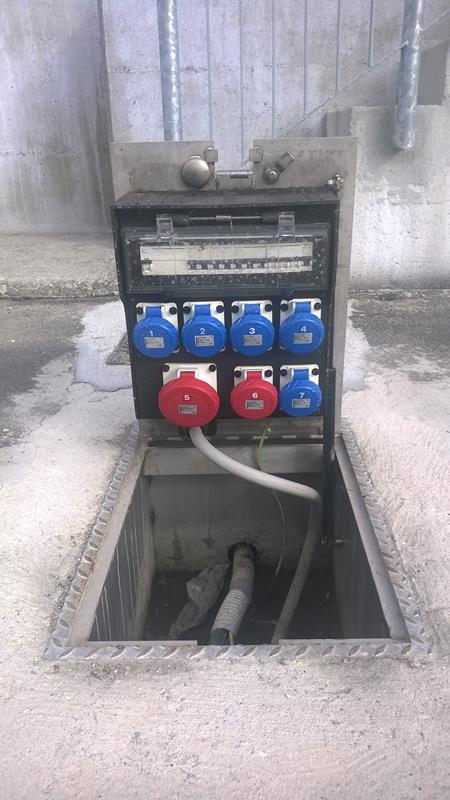

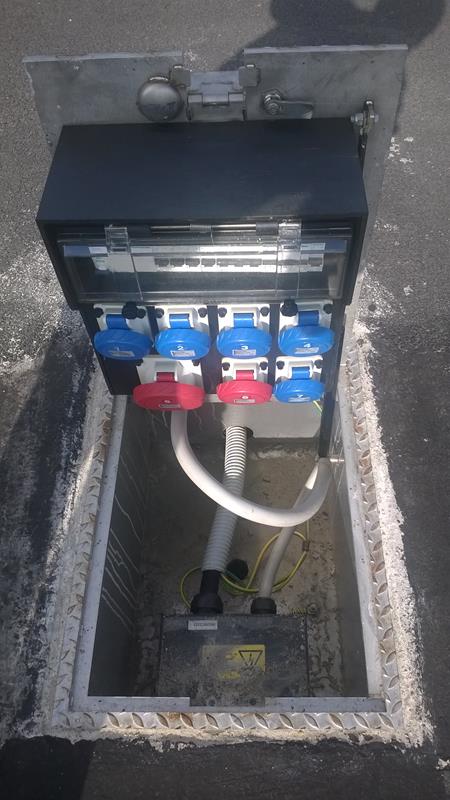

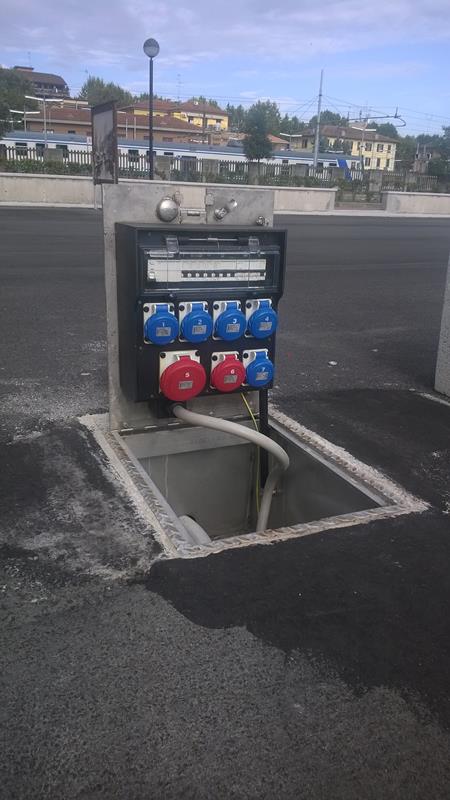

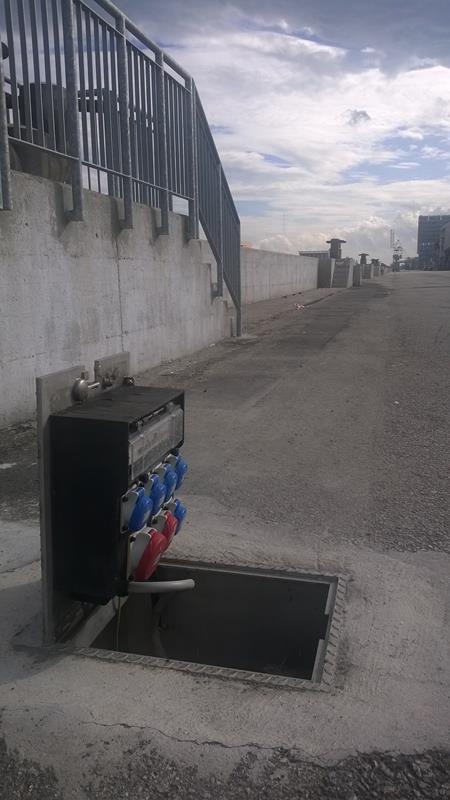

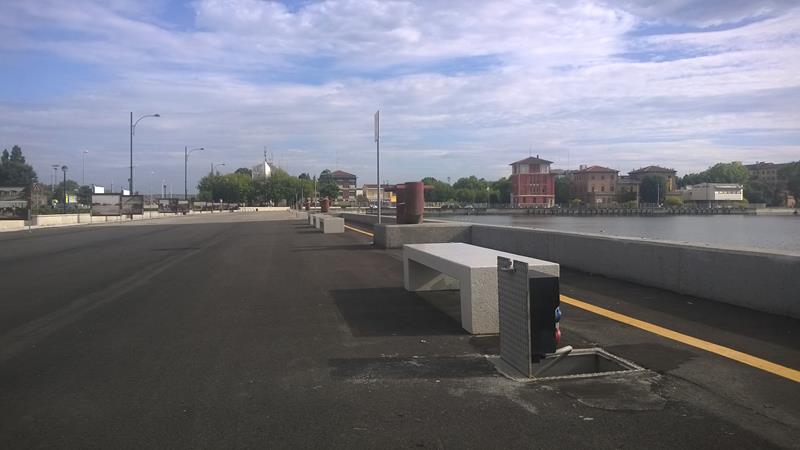

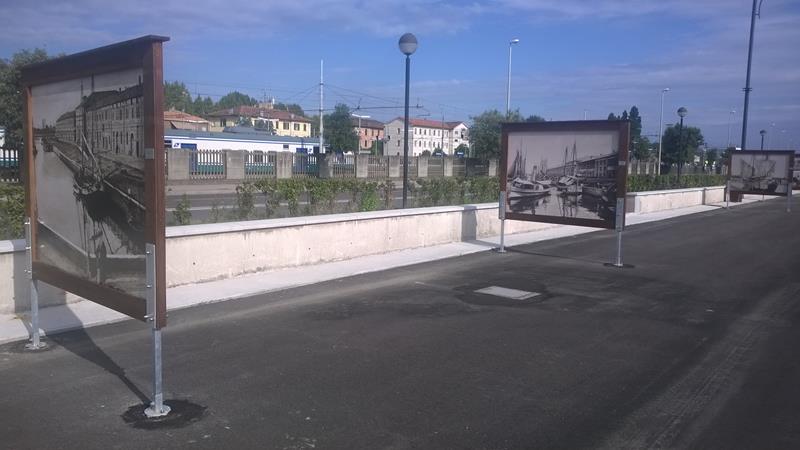

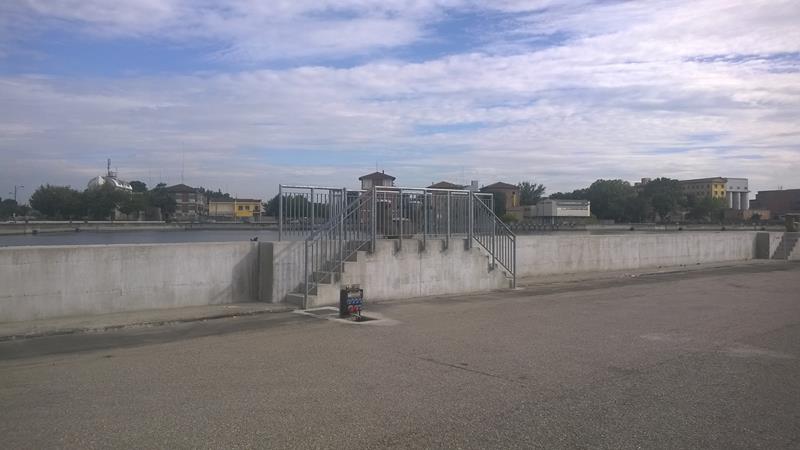

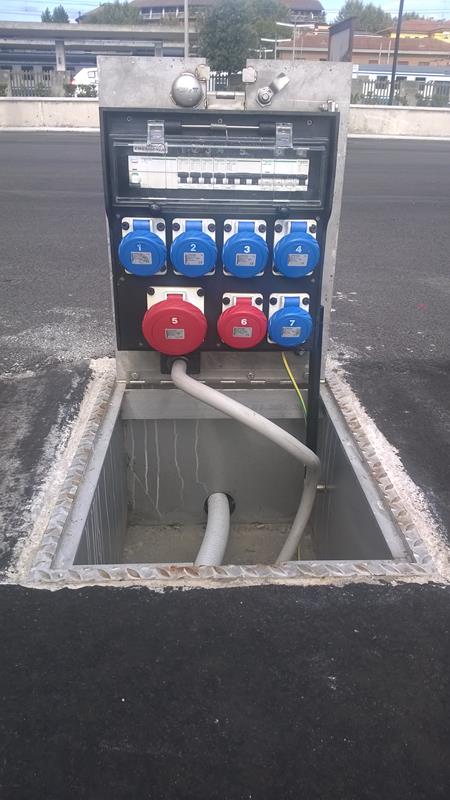

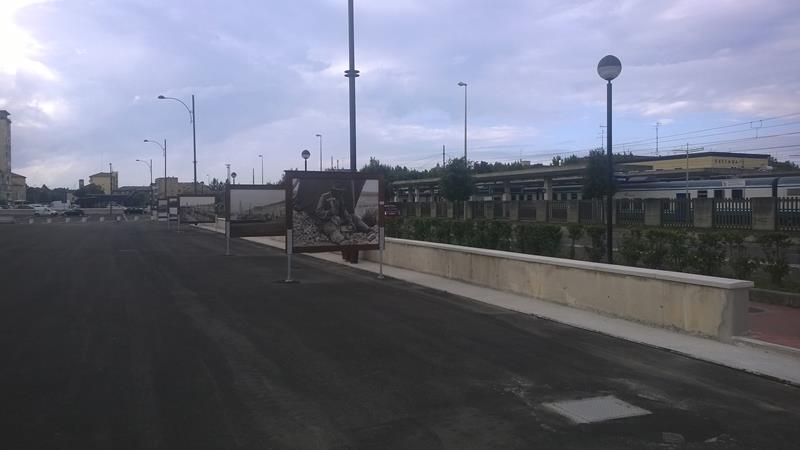

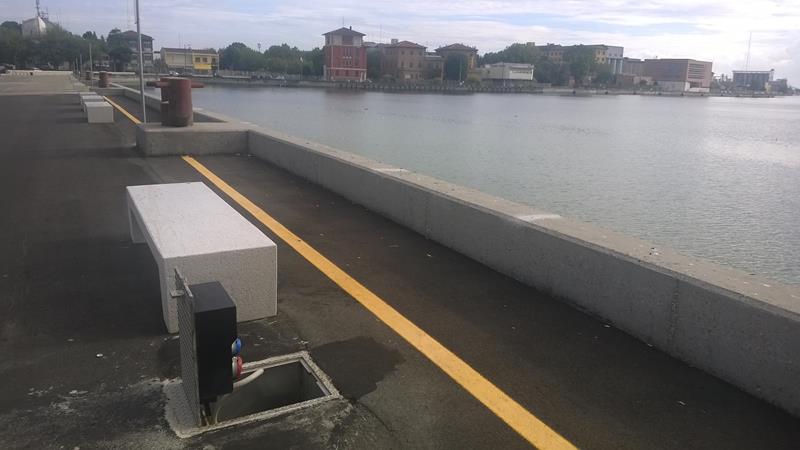

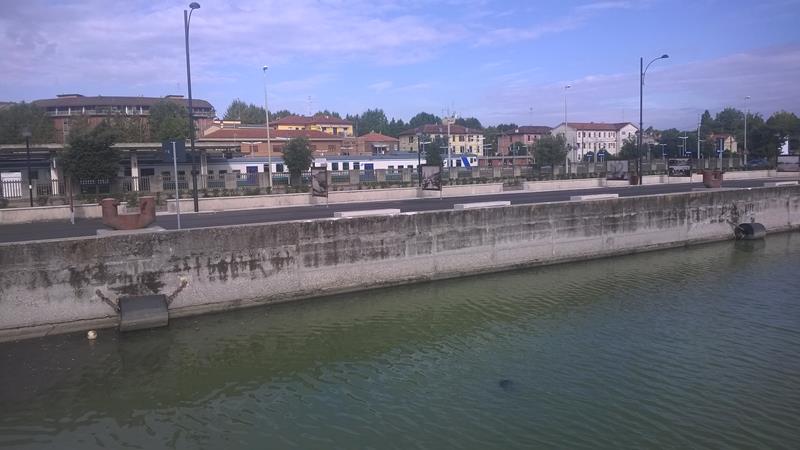

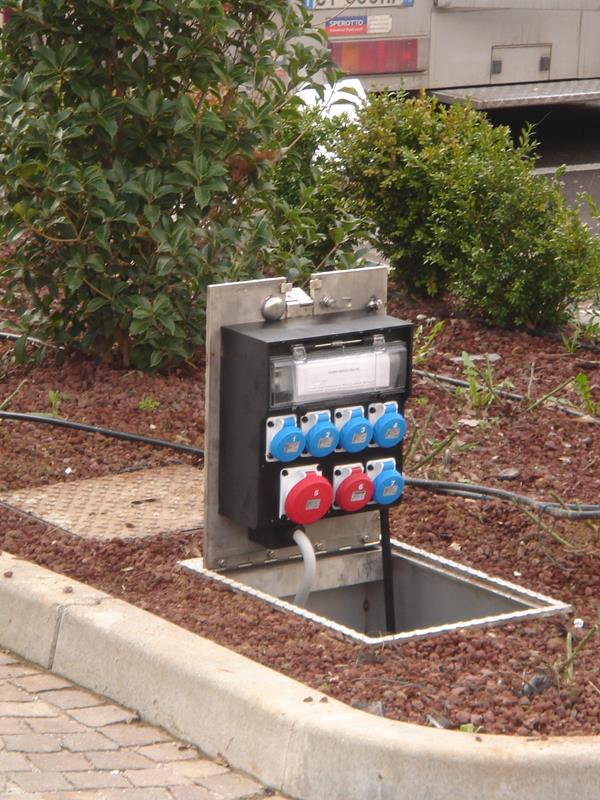

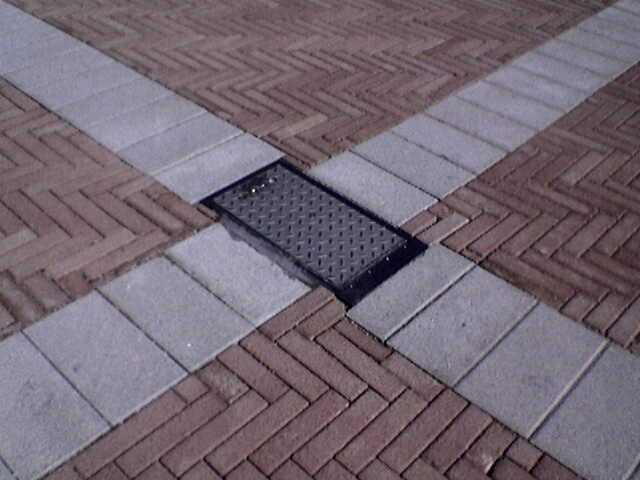

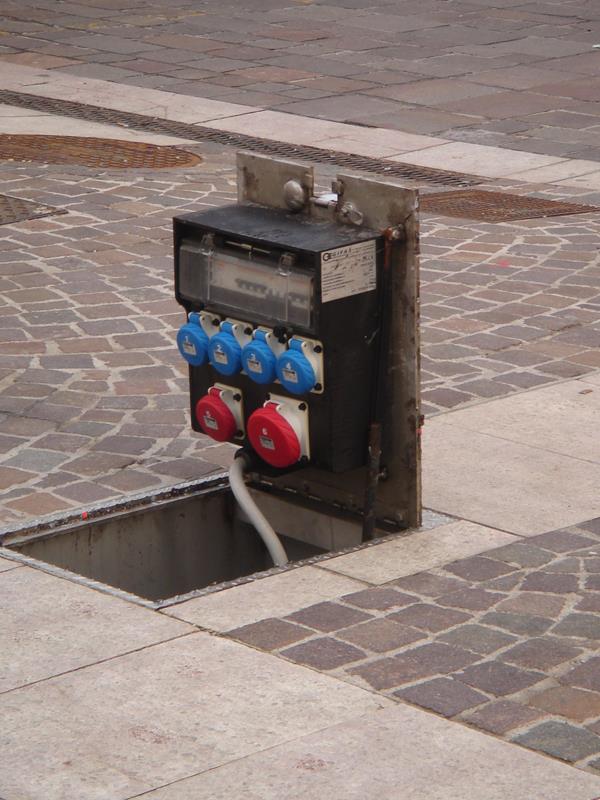

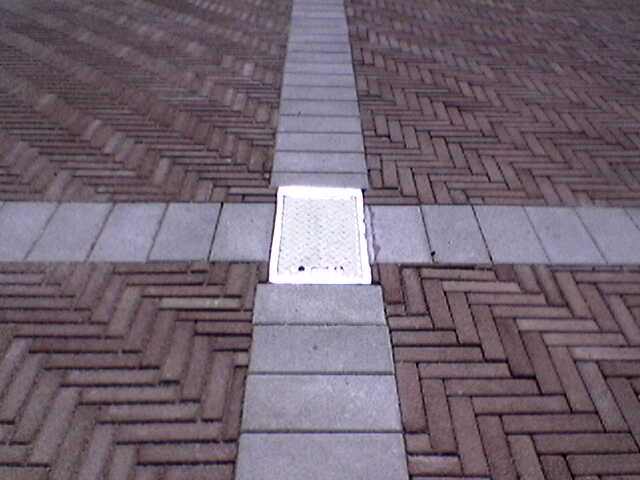

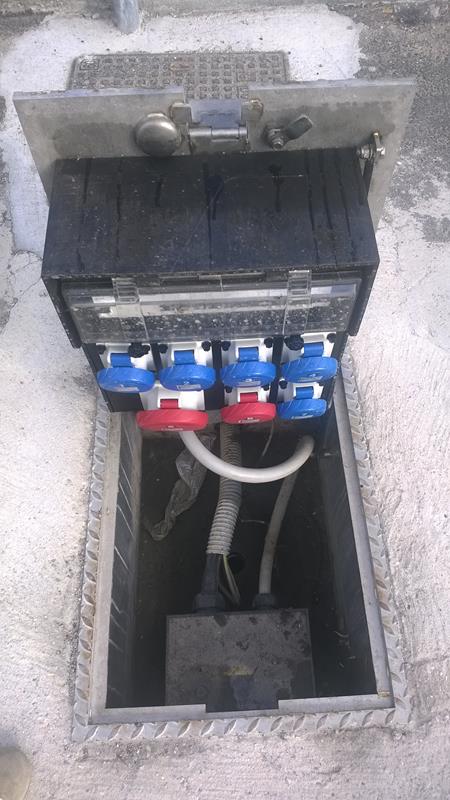

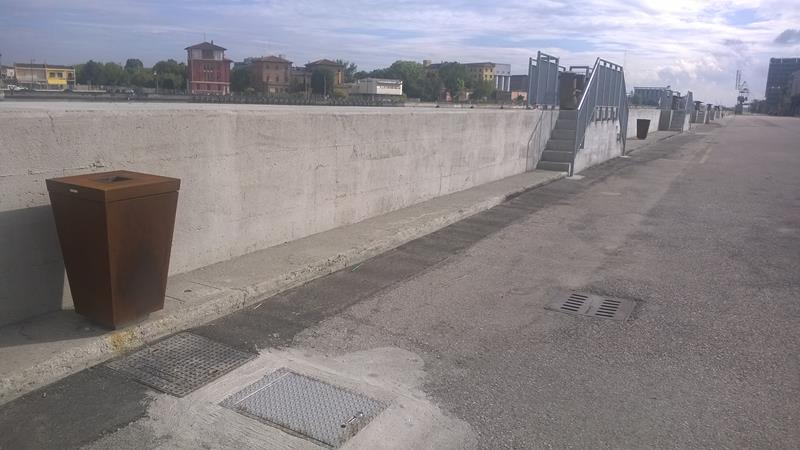

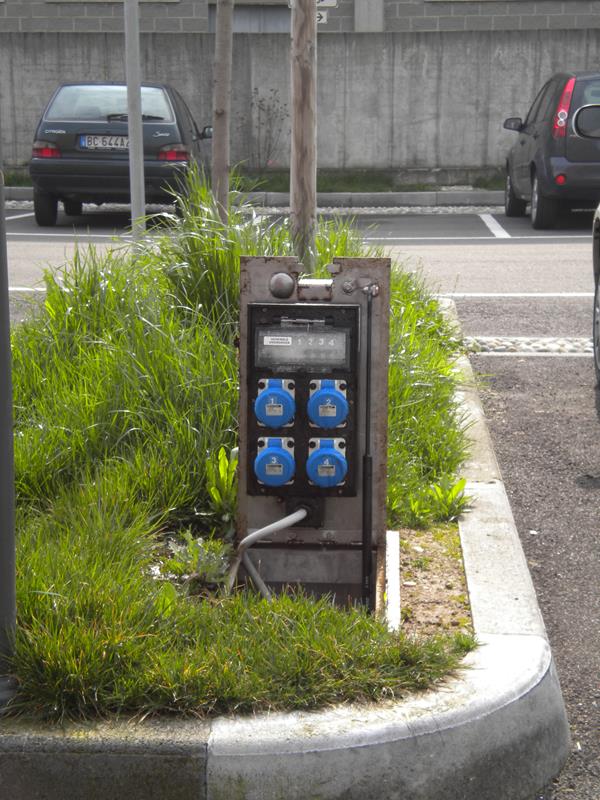

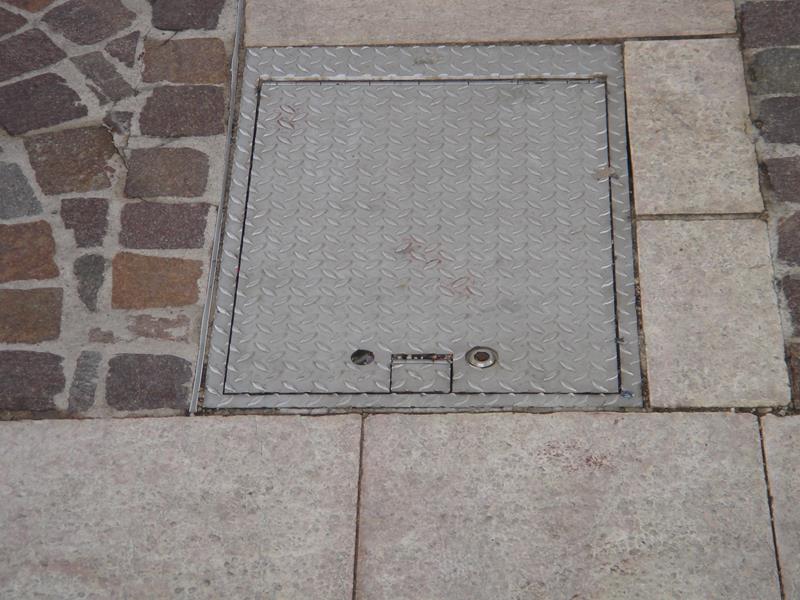

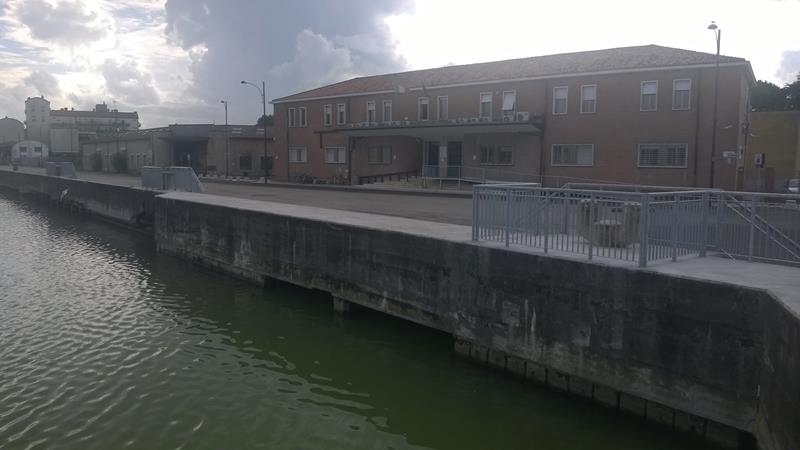

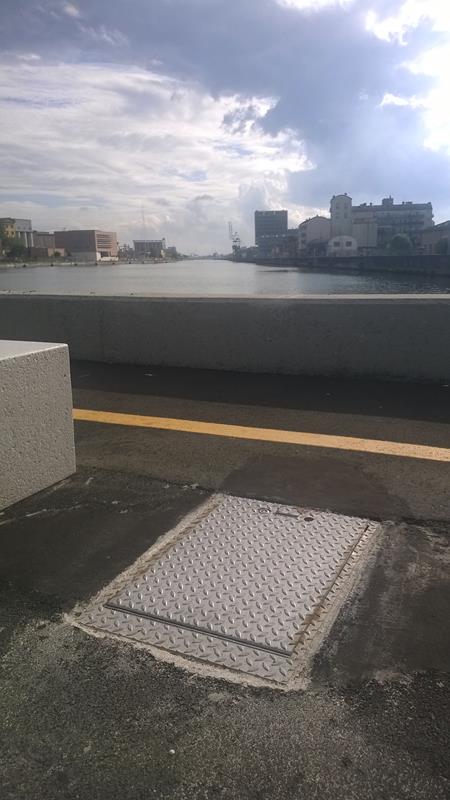

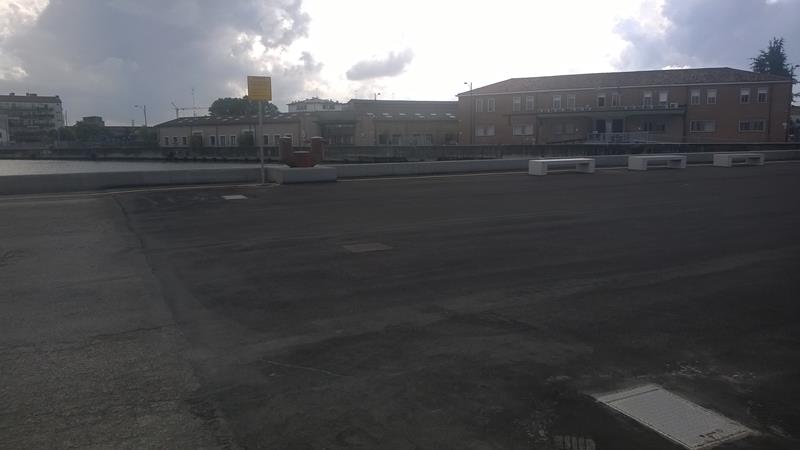

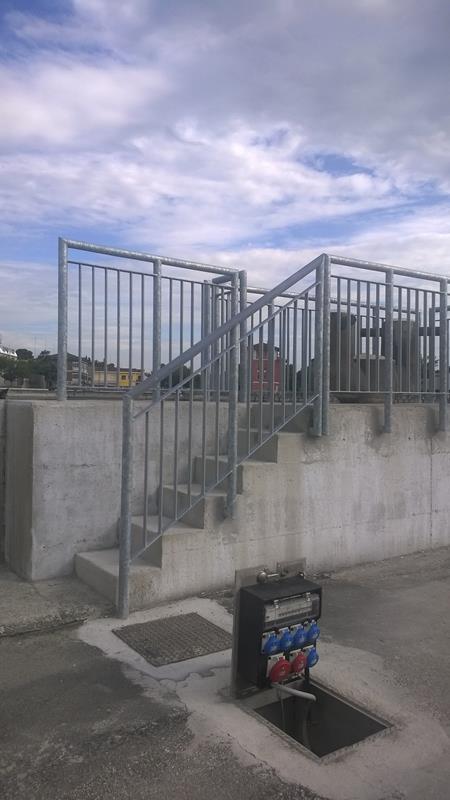

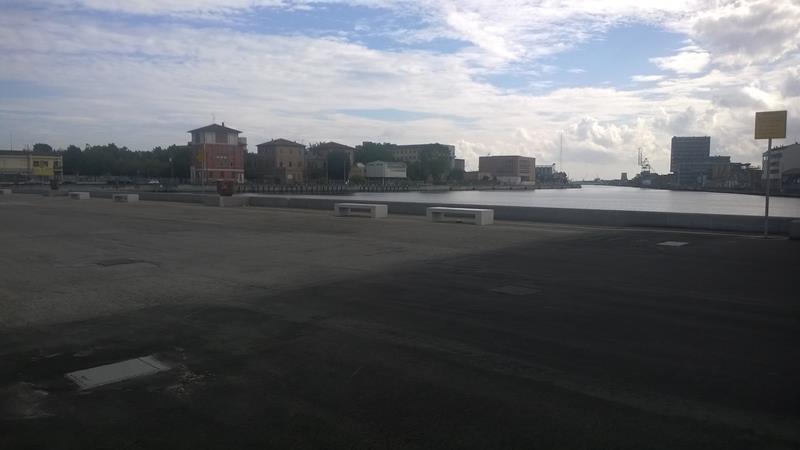

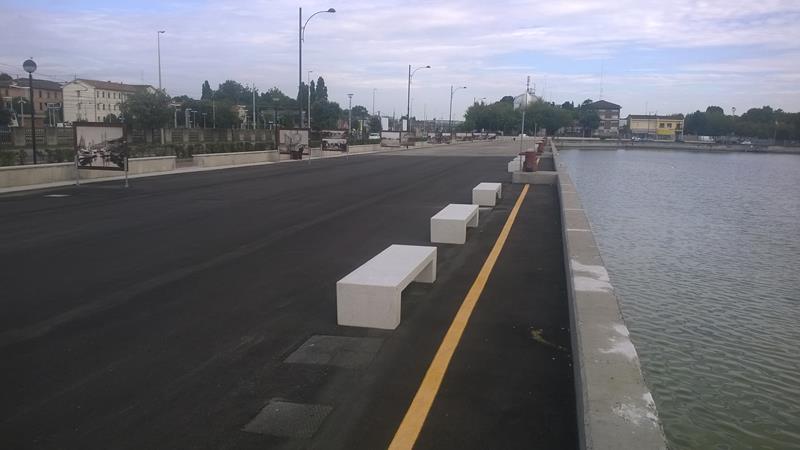

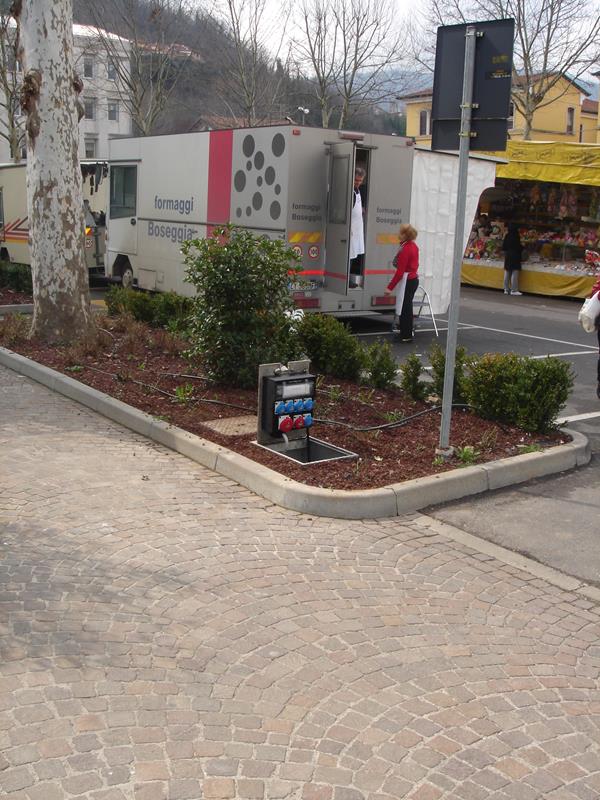

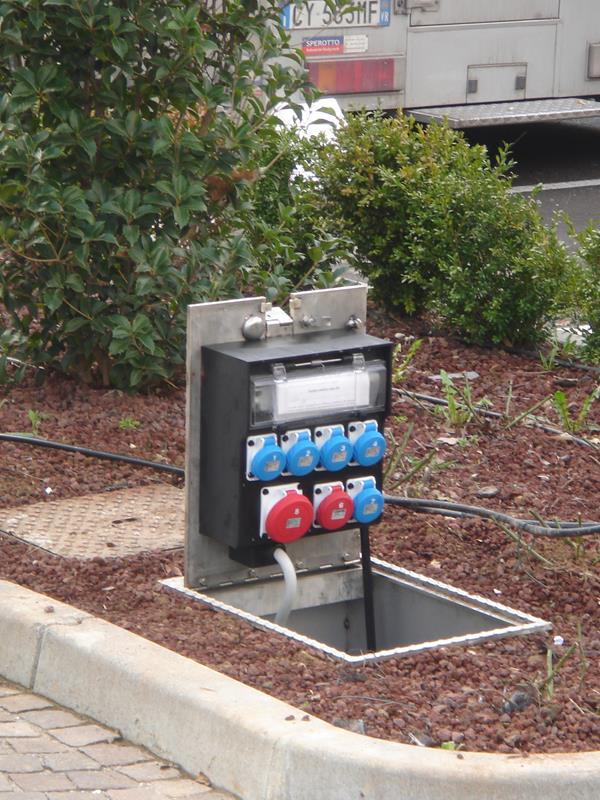

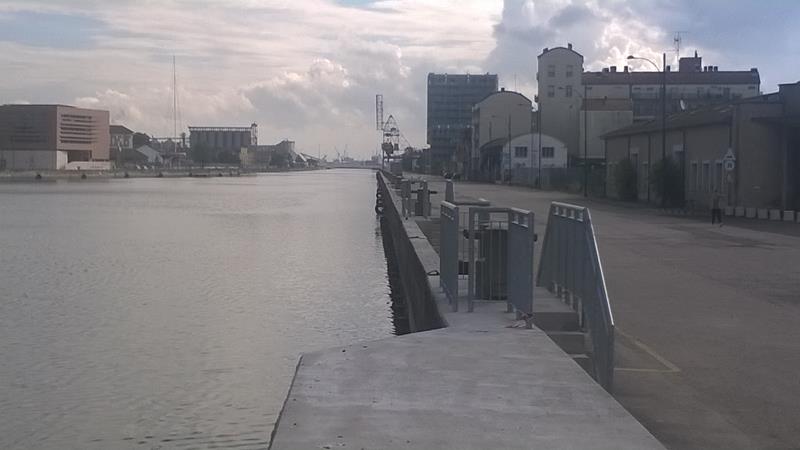

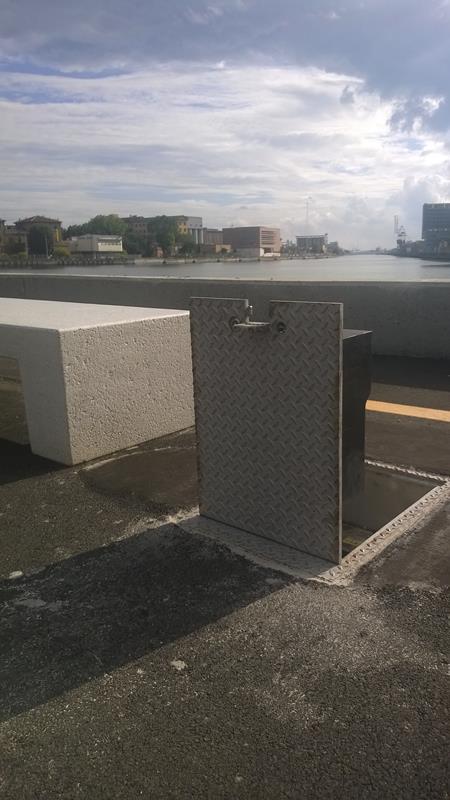

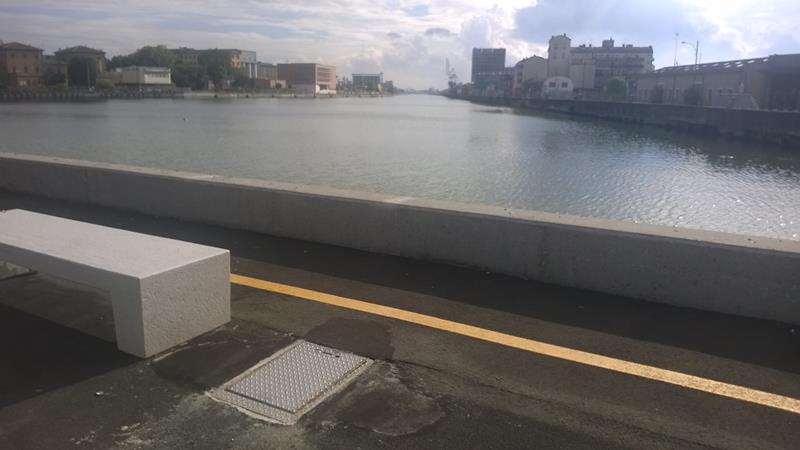

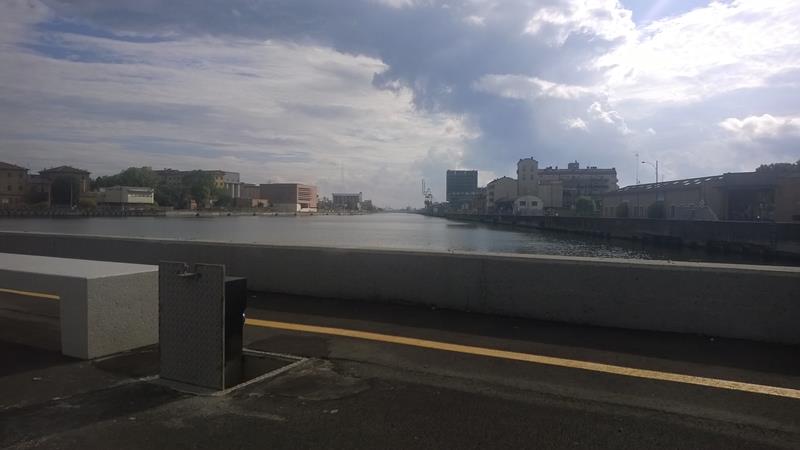

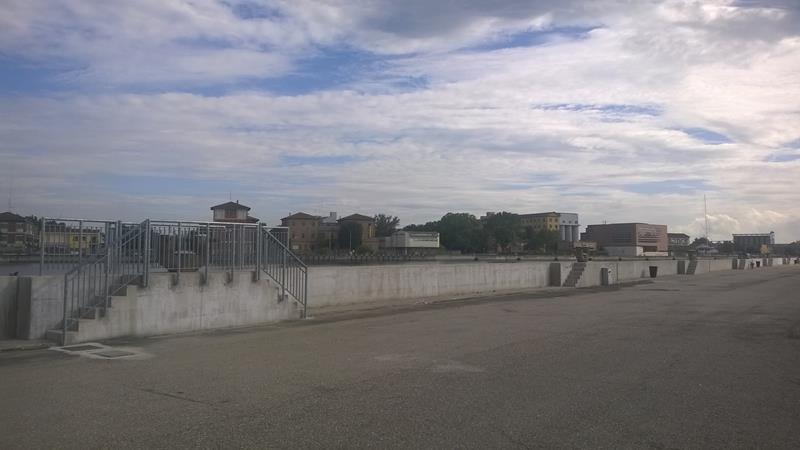

Esempi di applicazione

preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image preview image
